Selectează centrul de prelucrare pentru nevoile tale de producție

Modele disponibile și subcategorii relevante

Cu Portal
Gantry type - piese mari
3 serii
Orizontal
Ax principal orizontal
1 serii
Vertical (3 Axe)
Centre verticale standard
13 serii
5 Axe
Verticale și portal, cu 5 axe
4 serii
SERIE 2 VARIANTE

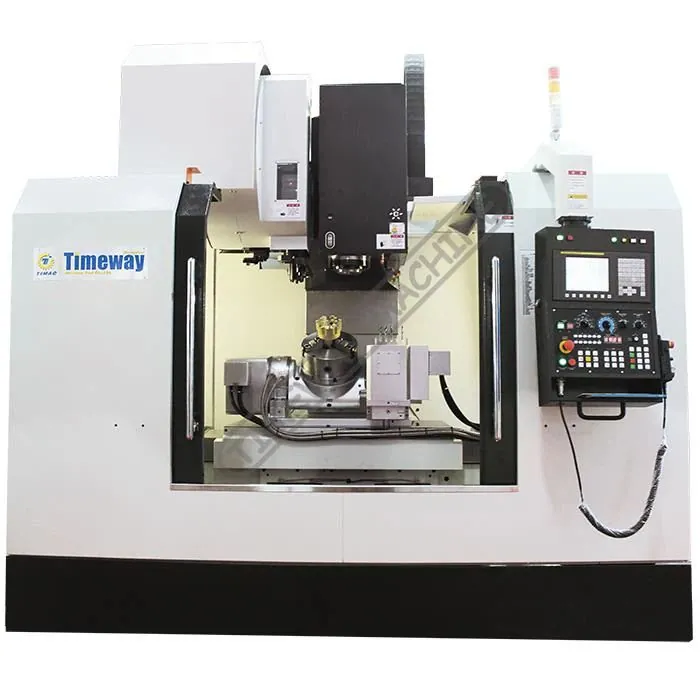

Timeway VF7U
TIMEWAY

Centru de Prelucrare CNC 5 Axe Timeway

  • VF7U cu masă leagăn B+C: piesa se înclină pe două axe, pentru suprafețe complexe
  • VF6 cu masă A+C: urcă la 12.000 rpm, pentru scule mici și finisaje
  • Motor de 15 kW la VF7U: cu magazie cu lanț de 32 de scule, față de 7,5 kW și 24 de scule la VF6
Cursă X / Y / Z700 / 450 / 400 mm
Dimensiuni masă500×650 mm (rotundă)
Arbore / TurațiiBT40 / 10,000 rpm
ATC / Motor principal32 scule lanț / 15 kW
Solicită Ofertă Detalii Complete
SERIE 3 VARIANTE

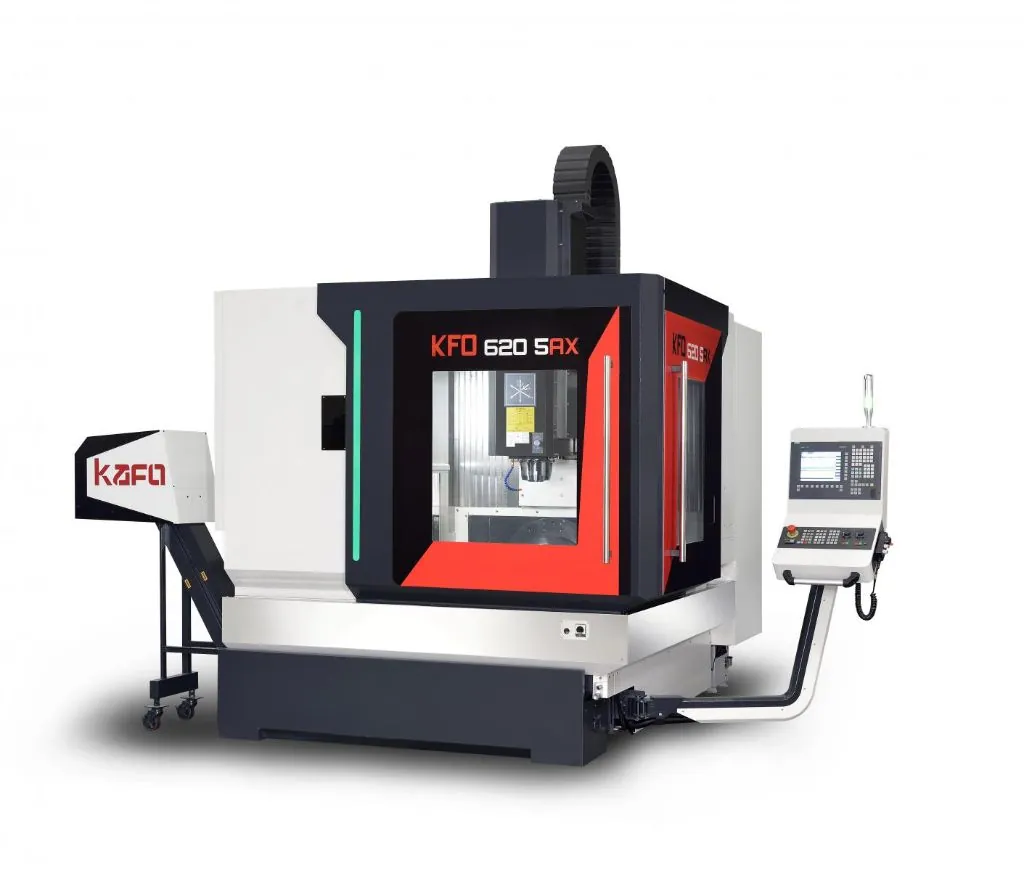

Kafo KFO-620-5AX
KAFO

Centru de Prelucrare CNC 5 Axe Kafo

  • KFO-620-5AX: singurul din card cu 5 axe simultane, structură tip cutie
  • CV-400U/A și CV-500U/A: masă rotativă A/C pentru 5 fețe cu unghi fix, mai ieftine la aceeași zonă de lucru
  • CV-500U/A cu BT50: con mai mare și 32 de scule, pentru așchiere mai grea

5 axe simultane înseamnă că mașina interpolează pe toate cele cinci axe în timpul așchierii, deci urmărește suprafețe curbe dintr-o trecere. La 3+2 cele două axe rotative poziționează piesa, se blochează, iar frezarea se face pe trei axe. Pentru matrițe și suprafețe libere, diferența contează.

Mod de lucru5 axe simultane
Cursă X / Y / Z620 / 450 / 450 mm
Dimensiuni masăØ500mm rot. A/C
Arbore / TurațiiBT40 / 12,000 rpm
ATC / Motor principal24 scule / 11 kW
Solicită Ofertă Detalii Complete
SERIE 2 VARIANTE

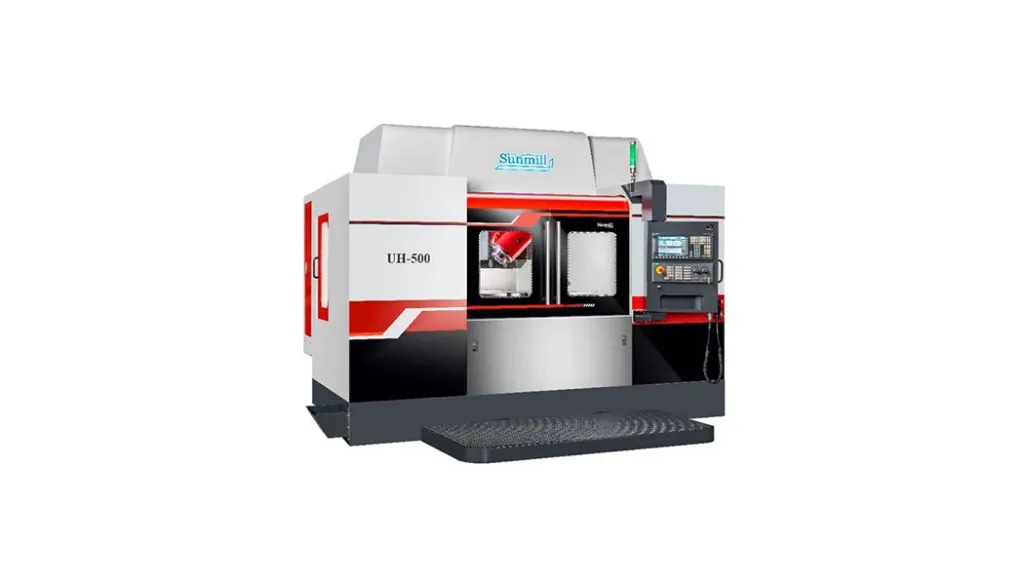

SUNMILL UH-500
SUNMILL

Centru de Prelucrare CNC 5 Axe Sunmill

  • UH-500 cu cap pivotant B: se înclină scula, nu piesa, deci masa duce 500 kg
  • Masă dublă la UH-500: masă fixă 1250 × 620 mm plus masă rotativă Ø500 mm
  • X5-350: masă Ø350 mm și 100 kg, cel mai mic din gamă, pentru piese mici de precizie
Cursă X / Y / Z1100 / 600 / 610 mm
Dimensiuni masă1250×620 mm
Arbore / TurațiiBBT40 / 15,000 rpm
ATC / Capacitate masă24 scule / 500 kg
Solicită Ofertă Detalii Complete
SERIE 3 VARIANTE
Timeway VH8
TIMEWAY

Centru Vertical CNC 3 Axe Timeway

  • 12.000 rpm pe BT40: turație mai mare decât la centrele KAFO din aceeași clasă de curse
  • Varianta de intrare: 7,5 kW și 24 de scule, cel mai accesibil centru vertical din pagină
  • Trei mărimi: VH8, VH8B și VH10
Cursă X / Y / Z800 / 500 / 500 mm
Dimensiuni masă450×900 mm
Arbore / TurațiiBT40 / 12,000 rpm
ATC / Motor principal24 scule disc / 7.5 kW
Solicită Ofertă Detalii Complete
SERIE 4 VARIANTE

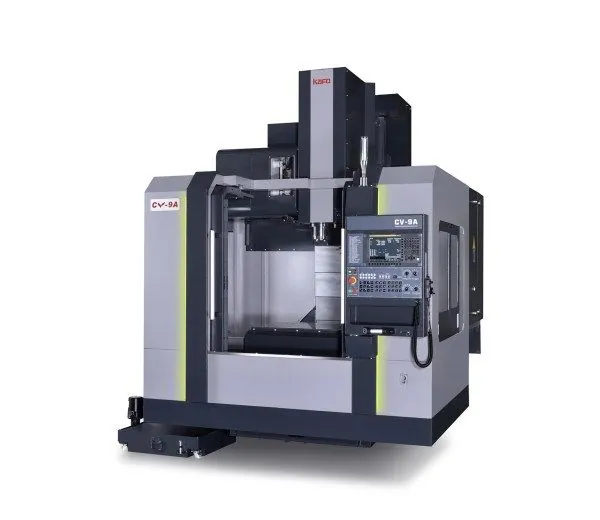

KAFO CV-9
KAFO

Centru Vertical CNC 3 Axe KAFO CV

  • Ghidaje liniare cu bile pe toate trei axele: deplasări rapide, pentru piese mici și medii
  • CV-9 APC cu schimbător de palete: se încarcă o piesă cât se prelucrează cealaltă
  • Patru mărimi: de la CV-7 la CV-11
Cursă X / Y / Z760 / 520 / 480 mm
Dimensiuni masă860×520 mm
Arbore / TurațiiBT40 / 10,000 rpm
ATC / Capacitate masă24 scule / 300 kg
Solicită Ofertă Detalii Complete
SERIE 5 VARIANTE

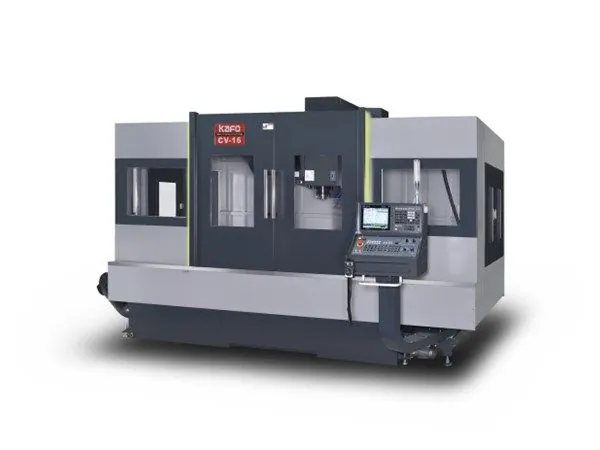

KAFO CV-16
KAFO

Centru Vertical CNC KAFO CV Large

  • Aceeași construcție ca CV, la altă scară: masă de 1000 kg față de 300 kg la seria standard
  • Cinci mărimi: de la CV-12 la CV-18, cu cursă de 1270 mm pe X
Cursă X / Y / Z1270 / 650 / 650 mm
Dimensiuni masă1350×650 mm
Arbore / TurațiiBT40 / 10,000 rpm
ATC / Capacitate masă24 scule / 1000 kg
Solicită Ofertă Detalii Complete
SERIE 6 VARIANTE
KAFO DV-9A
KAFO

Centru Vertical CNC KAFO DV

  • Trei tipuri de cap, se alege după lucrare: direct 10.000 rpm pentru finisaje, curea 8.000 rpm pentru uz general, roți dințate 6.000 rpm pentru cuplu la degroșare
  • Șase variante: DV-9 și DV-11, fiecare cu cele trei capete
Antrenare arboreDirect-Driven (10.000 rpm)
Cursă X / Y / Z900 / 600 / 600 mm
Dimensiuni masă1000×600 mm
Arbore / TurațiiBT-40 Direct-Driven / 10.000 rpm (opt. 12.000–15.000)
ATC / Capacitate masă24 scule / 650 kg
Solicită Ofertă Detalii Complete
SERIE 3 VARIANTE
KAFO DV-12
KAFO

Centru Vertical CNC KAFO DV Large

  • Seria DV la scară mare: masă de 1350 × 650 mm și 1000 kg
  • BT40 sau BT50: conul se alege după sculele folosite
Cursă X / Y / Z1270 / 650 / 650 mm
Dimensiuni masă1350×650 mm
Arbore / TurațiiBT40/BT50 / 10,000 rpm
ATC / Capacitate masă24 scule / 1000 kg
Solicită Ofertă Detalii Complete

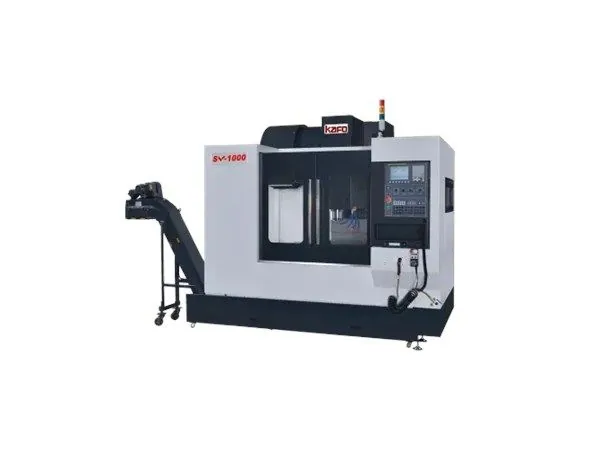

KAFO SV-1000
KAFO

Centru Vertical CNC KAFO SV-1000

  • Un singur model, fără variante: cap cu curea de 8.000 rpm, cel mai simplu centru vertical KAFO
  • Cursă de 1020 mm pe X: la preț de intrare, cu masă de 600 kg
Cursă X / Y / Z1020 / 520 / 640 mm
Dimensiuni masă1150×520 mm
Arbore / TurațiiBT40 / 8,000 rpm curea
ATC / Capacitate masă24 scule / 600 kg
Solicită Ofertă Detalii Complete
SERIE 2 VARIANTE

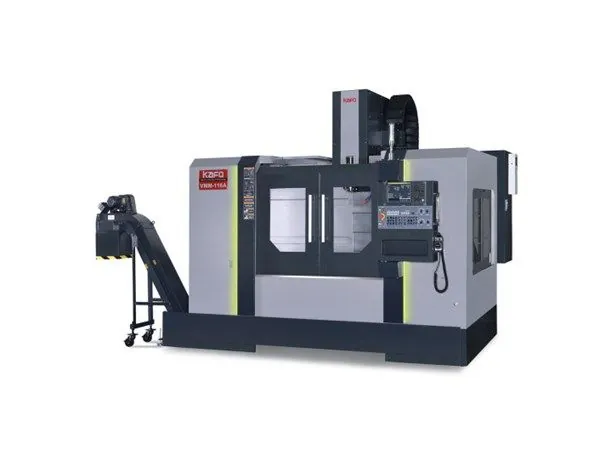

KAFO VMC-116A
KAFO

Centru Vertical CNC KAFO VMC

  • Ghidaje plane pe toate trei axele: rigiditate la așchiere grea, spre deosebire de seria CV cu ghidaje liniare
  • Masă de 1200 kg: cea mai mare capacitate din clasa de 1100 mm pe X
Cursă X / Y / Z1100 / 600 / 635 mm
Dimensiuni masă1250×600 mm
Arbore / TurațiiBT40 / 12,000 rpm
ATC / Capacitate masă24 scule / 1200 kg
Solicită Ofertă Detalii Complete
SERIE 6 VARIANTE

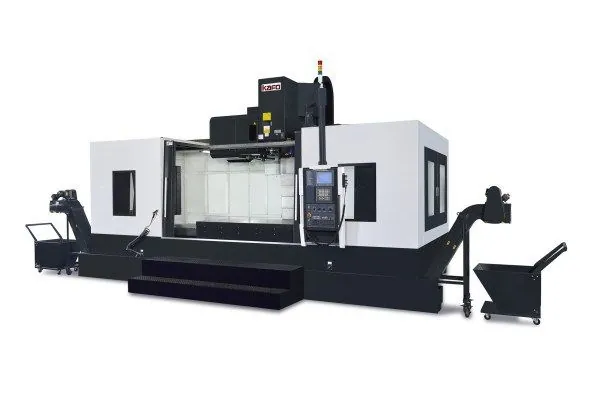

KAFO VMC-1370
KAFO

Centru Vertical CNC KAFO VMC Large

  • Șase mărimi: de la VMC-126 până la VMC-2600
  • BT40 sau BT50, până la 12.000 rpm: se alege între turație și cuplu
Cursă X / Y / Z1270 / 650 / 650 mm
Dimensiuni masă1350×650 mm
Arbore / TurațiiBT40/BT50 / 12,000 rpm
ATC / Capacitate masă24 scule / 1200 kg
Solicită Ofertă Detalii Complete
SERIE 2 VARIANTE

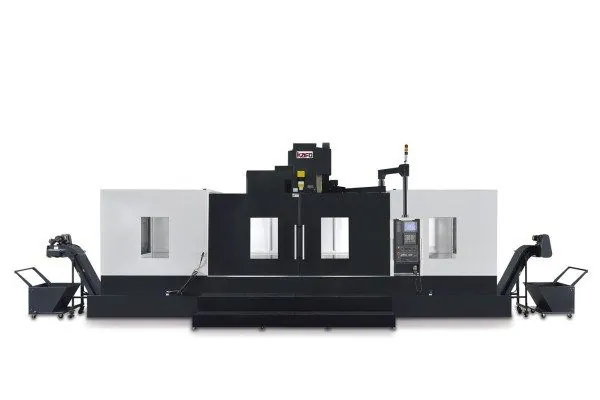

KAFO VMC-3100
KAFO

Centru Vertical CNC KAFO VMC XL

  • Masă până la 4100 × 1000 mm și 5,5 tone: cel mai mare centru vertical din pagină
  • Con BT50: scule grele pentru degroșare pe piese lungi
Cursă X / Y / Z3100 / 1020 / 900 mm
Dimensiuni masă3100×1000 mm
Arbore / TurațiiBT50 / 10,000 rpm
ATC / Capacitate masă24 scule / 4000 kg
Solicită Ofertă Detalii Complete
SERIE 3 VARIANTE
SUNMILL JHV-550
SUNMILL

Centru Vertical CNC SUNMILL JHV

  • Cel mai compact centru vertical de 3 axe: cursă de 550 mm pe X, pentru piese mici
  • JHV-550 APC cu două palete: se încarcă una cât se prelucrează cealaltă
Cursă X / Y / Z550 / 400 / 460 mm
Dimensiuni masă600×400 mm
Arbore / TurațiiBT40 / 8,000 rpm
ATC / Capacitate masă24 scule / 200 kg (×2)
Solicită Ofertă Detalii Complete
SERIE 4 VARIANTE
SUNMILL JHV-1100
SUNMILL

Centru Vertical CNC SUNMILL JHV Large

  • Clasa de mijloc SUNMILL: curse de la 850 mm pe X și masă de 600 kg
  • Patru mărimi: de la JHV-850 la JHV-1200
Cursă X / Y / Z850 / 550 / 580 mm
Dimensiuni masă1020×550 mm
Arbore / TurațiiBT40 / 8,000 rpm
ATC / Capacitate masă16 scule / 600 kg
Solicită Ofertă Detalii Complete
SERIE 5 VARIANTE
SUNMILL JHV-1600
SUNMILL

Centru Vertical CNC SUNMILL JHV XL

  • Cursă transversală de 750 mm: cea mai mare dintre centrele verticale SUNMILL
  • Cinci mărimi: de la JHV-1300 până la JHV-2000
Cursă X / Y / Z1300 / 750 / 700 mm
Dimensiuni masă1300×750 mm
Arbore / TurațiiBT40 / 8,000 rpm
ATC / Capacitate masă16 scule / 1000 kg
Solicită Ofertă Detalii Complete
SERIE 5 VARIANTE
SUNMILL JMV-1200A
SUNMILL

Centru Vertical CNC SUNMILL JMV

  • 10.000 rpm și 24 de scule: mai rapid și cu magazie mai mare decât seria JHV
  • Cinci mărimi: de la JMV-1100 la JMV-1800
Cursă X / Y / Z1100 / 600 / 600 mm
Dimensiuni masă1250×620 mm
Arbore / TurațiiBT40 / 10,000 rpm
ATC / Capacitate masă24 scule / 880 kg
Solicită Ofertă Detalii Complete
SERIE 34 VARIANTE

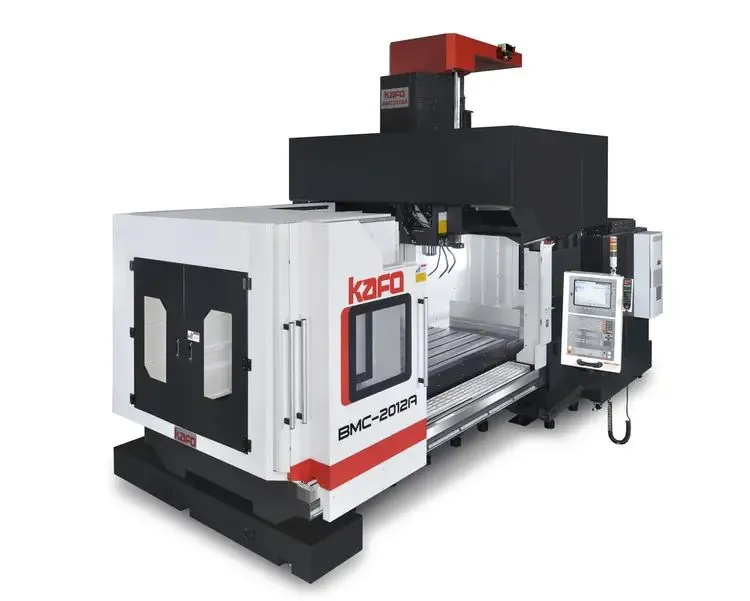

KAFO B/BMC Portal
KAFO

Centre Portal CNC KAFO B/BMC

  • Portal cu coloane fixe și masă mobilă: construcția de bază pentru piese mari și grele
  • Treizeci și patru de mărimi: de la 2012 până la 10140, cea mai largă gamă din pagină
  • Trei axe: pentru prelucrare pe o singură față
Cursă X / Y / Z 2100 / 1200 / 800 mm
Dimensiuni masă 2000×1100 mm
Arbore / Turații BT50 / 6,000 rpm
ATC / Capacitate masă 30 scule / 4000 kg
Solicită Ofertă Detalii Complete
SERIE 29 VARIANTE

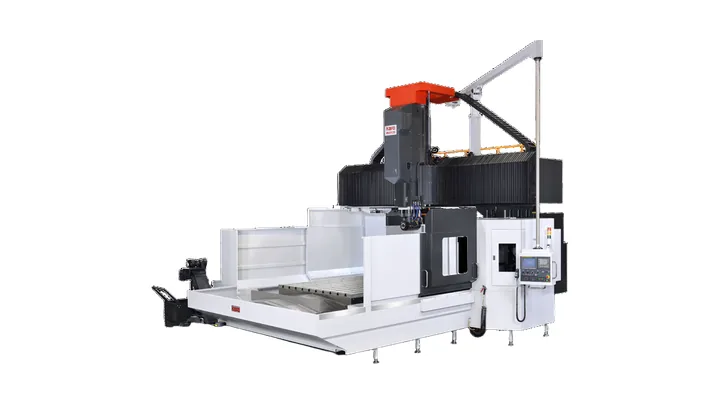

KAFO RV/RVM Portal
KAFO

Centre Portal CNC KAFO RV/RVM

  • Prelucrare pe cinci fețe: cap unghiular cu indexare la 5° din standard, capete la 90° și A/C opționale
  • Douăzeci și nouă de mărimi: de la 2622 până la 10142
Cursă X / Y / Z 2600 / 2200 / 1100 mm
Dimensiuni masă 2500×1500 mm
Arbore / Turații BT50 / 6,000 rpm
ATC / Capacitate masă 60 scule / 9000 kg
Solicită Ofertă Detalii Complete
SERIE 4 VARIANTE - 5 AXE

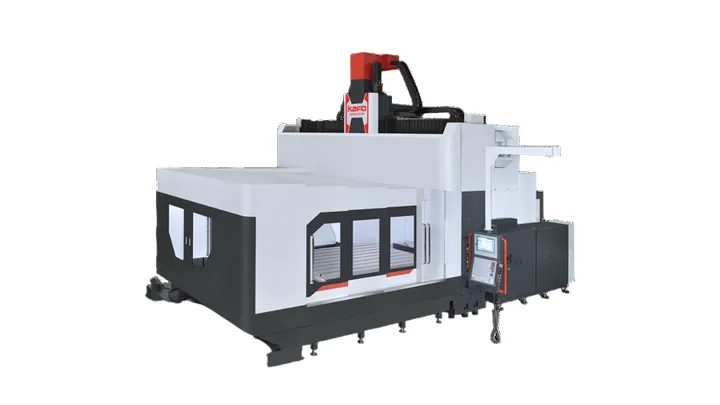

KAFO RV5A/RVM5A Portal 5-Axis
KAFO

CNC KAFO RV5A/RVM5A - 5 Axe

  • Portal cu 5 axe simultane: masă de 3000 × 2100 mm și 13 tone, altă clasă decât centrele verticale
  • Cap rotativ A/C din standard: pe toate cele patru mărimi, nu opțional
  • Con HSK-A63 sau A100: pentru scule lungi la degroșare pe piese mari
Cursă X / Y / Z 3100 / 3500 / 1100-1300 mm
Dimensiuni masă 3000×2100 mm
Arbore / Turații HSK-A63/A100
12,000-24,000 rpm
ATC / Capacitate masă 30 scule / 13000 kg
Solicită Ofertă Detalii Complete
SERIE 4 VARIANTE
KAFO HMC Orizontal
KAFO

Centre Orizontale CNC KAFO HMC

  • Ax orizontal: așchiile cad singure din zona de tăiere, deci merge continuu pe serii lungi
  • 15.000 rpm și 40 de scule: cea mai mare turație și cea mai mare magazie dintre centrele de 3 axe
  • Patru mărimi: de la HMC-500 la HMC-800, cu masă paletizată de la 500 × 500 mm
Cursă X / Y / Z720 / 650 / 650 mm
Dimensiuni masă500×500 mm
Arbore / TurațiiBT40 / 15,000 rpm
ATC / Capacitate masă40 scule / 800 kg
Solicită Ofertă Detalii Complete

Timeway - Centre de Prelucrare CNC 5 Axe

Prelucrare simultană 5 axe pentru piese complexe 3D

Modele: VF7U (B+C cradle), VF6 (A+C axis)

Descriere Generală

Centrele de prelucrare Timeway cu 5 axe simultane oferă soluții complete pentru prelucrarea pieselor complexe. Structură tip cutie din fontă pentru rigiditate maximă, ghidaje liniare cu rulmenți pe toate axele, ax principal direct-driven pentru performanță superioară.

Caracteristici Principale

  • Structură rigidă: Bătiu din fontă tip resin sand casting
  • Ghidaje premium: X, Y, Z cu ghidaje liniare tip rulment importate
  • Protecție completă: Capace telescopice inox pe toate axele
  • Ax principal performant: Direct-driven, standard 12,000 rpm (opțional până la 24,000 rpm)
  • ATC profesional: VF7U cu magazie lanț 32 scule, VF6 cu disc 24 scule
  • Masă rotativă 5 axe: VF7U tip cradle (B+C), VF6 tip standard (A+C)
  • Control numeric: SIEMENS, FANUC, HEIDENHAIN (la alegere)
  • Răcire optimizată: Sistem centralizat + răcire ax principal

Specificații Tehnice Comparative

Parametru VF7U (B+C cradle) VF6 (A+C axis)
Dimensiuni masă (W×L) 500 (650) mm rotundă 255 mm rotundă
Cursă longitudinală (X) 700 mm 600 mm
Cursă transversală (Y) 450 mm 550 mm
Cursă verticală (Z) 400 mm 350 mm
Distanță ax-coloană 224 mm 608 mm
Distanță ax-masă 200-600 mm 0-350 mm
Con ax principal BT40 / Ø150mm BT40 / Ø150mm
Turații maxime ax 10,000 rpm (std) 12,000 rpm (std)
Magazie scule (ATC) Lanț / 32 posturi Disc / 24 posturi
Timp schimbare sculă 1.5 sec 1.8 sec
Diametru sculă max Ø76 mm Ø78 mm
Lungime sculă max 250 mm 300 mm
Greutate sculă max 7 kg 8 kg
Viteză rapidă X/Y/Z 24/24/24 m/min 36/36/30 m/min
Motor principal 15 kW 7.5 kW
Motoare alimentare X/Y/Z 50 NM 12/12/16 NM
Capacitate încărcare masă 200 kg 130 kg
Greutate netă (aprox.) 11 T 6 T
Dimensiuni totale (L×W×H) 2950×3150×2900 mm 2950×3150×2900 mm

Configurație Standard & Accesorii

Răcire completă: Sistem centralizat + răcire ax principal
Tapping rigid: Filetare fără compensator
Air blast: Suflare aer centrală prin ax
Iluminare LED: Lampă lucru + lampă pilot
Interfețe: USB + LAN (Ethernet)
MPG: Generator impulsuri manual
Ungere automată: Sistem centralizat
Schimbător căldură: Pentru dulap electric
Nivelare: Blocuri + șuruburi incluse
Scule: Set unelte de bază + cutie

Configurații Opționale

  • Ax principal de viteză mare (15,000 / 20,000 / 24,000 rpm)
  • Duză răcire circulară
  • Răcire prin ax (CTS - Coolant Through Spindle)
  • Aer condiționat pentru dulap electric
  • Sistem măsurare automată lungime scule
  • Sistem măsurare automată piese (touch probe)
  • Encoder liniar (precizie maximă)
  • Encoder circular (masă rotativă)
  • Transportor șurub aș copii
  • Transportor lanț așchii
  • Spălare high-pressure cu apă
  • Ușă de siguranță suplimentară
  • Separator ulei (oil skimmer)

Interesant? Solicită o ofertă personalizată pentru configurația dorită.

Contactează-ne: 0788 242 405

Kafo - Centre de Prelucrare CNC 5 Axe

Tehnologie turcească de vârf pentru prelucrare simultană 5 axe

Modele: KFO-620-5AX, CV-400U/A, CV-500U/A

Descriere Generală

Centrele de prelucrare Kafo cu 5 axe simultane reprezintă excelența ingineriei turce în domeniul prelucrării metalelor. Echipate cu masă rotativă tip cradle pentru stabilitate maximă, aceste mașini oferă prelucrare complexă 3D cu precizie ridicată. Configurația cu axe A+C permite unghi de înclinare de -30° până la +120° pe axa A și rotație completă 360° pe axa C, ideal pentru componente aerospațiale, medical și automotive.

Structura rigidă din fontă Meehanite și ghidajele liniare de înaltă precizie asigură performanță constantă și finisaje superioare, chiar și în condiții de lucru intensive 24/7.

Caracteristici Principale

  • Masă rotativă tip cradle: Design ergonomic pentru încărcare ușoară și stabilitate maximă în timpul prelucrării
  • Axe rotative A+C: A-axis -30°~+120° pentru unghi variabil, C-axis 360° pentru rotație completă
  • Structură rigidă Meehanite: Fontă de calitate superioară pentru absorbția vibrațiilor și precizie pe termen lung
  • Ghidaje liniare premium: Toate axele X, Y, Z echipate cu ghidaje liniare cu rulmenți pentru viteză și precizie
  • Ax principal performant: BT40 / BT50 cu turații până la 12,000 rpm și putere 11-15 kW
  • Sistem ATC eficient: Schimbător automat 24-32 scule cu timp de schimb sub 3 secunde
  • Control CNC avansat: Sistem Fanuc / Siemens cu interfață intuitivă și programare 5 axe simultane
  • Protecție completă: Carcase de protecție cu geamuri de vizibilitate și sistem complet de răcire/lubrifiere
  • Precizie certificată: Repetabilitate ±0.003mm, precizie poziționare ±0.005mm
  • Eficiență energetică: Motoare servo pe toate axele pentru consum redus și performanță ridicată

Specificații Tehnice Comparative

Parametru KFO-620-5AX CV-400U/A CV-500U/A
Dimensiuni masă rotativă Ø500mm Ø400mm Ø500mm
Capacitate încărcare masă 300 kg 200 kg 300 kg
Cursă X (longitudinal) 620 mm 400 mm 500 mm
Cursă Y (transversal) 450 mm 350 mm 400 mm
Cursă Z (vertical) 450 mm 350 mm 400 mm
Axa A (înclinare) -30° ~ +120° -30° ~ +120° -30° ~ +120°
Axa C (rotație) 360° continuu 360° continuu 360° continuu
Viteză rotație A-axis 20 rpm 20 rpm 20 rpm
Viteză rotație C-axis 30 rpm 30 rpm 30 rpm
Distanță arbore-masă (min/max) 100-550 mm 80-430 mm 90-490 mm
Conicitate arbore principal BT40 / ISO 40 BT40 / ISO 40 BT50 / ISO 50
Turații maxime arbore 12,000 rpm 12,000 rpm 10,000 rpm
Putere motor principal 11 kW (15 CP) 11 kW (15 CP) 15 kW (20 CP)
Cuplu maxim arbore 70 Nm 70 Nm 95 Nm
Schimbător scule (ATC) 24 poziții (lanț) 24 poziții (disc) 32 poziții (lanț)
Timp schimb scule (tool to tool) 2.5 sec 2.8 sec 2.5 sec
Diametru max. sculă Ø80mm (adjacent), Ø125mm (empty) Ø80mm (adjacent), Ø120mm (empty) Ø100mm (adjacent), Ø150mm (empty)
Lungime max. sculă 300 mm 250 mm 350 mm
Greutate max. sculă 8 kg 7 kg 12 kg
Viteză rapidă X/Y/Z 36 / 36 / 30 m/min 36 / 36 / 30 m/min 32 / 32 / 28 m/min
Avans de lucru 1-10,000 mm/min 1-10,000 mm/min 1-10,000 mm/min
Precizie poziționare ±0.005 mm ±0.005 mm ±0.005 mm
Repetabilitate ±0.003 mm ±0.003 mm ±0.003 mm
Rezoluție interpolator 0.001 mm 0.001 mm 0.001 mm
Control CNC Fanuc 31i-B5 / Siemens 828D Fanuc 31i-B5 / Siemens 828D Fanuc 31i-B5 / Siemens 840D sl
Sistem răcire lichid 300 litri 250 litri 400 litri
Presiune răcire (standard/high) 10 / 70 bar 10 / 70 bar 10 / 70 bar
Alimentare electrică 3-phase, 400V, 50Hz 3-phase, 400V, 50Hz 3-phase, 400V, 50Hz
Consum electric total 28 kVA 26 kVA 35 kVA
Presiune aer comprimat necesară 6 bar, 300 l/min 6 bar, 250 l/min 6 bar, 350 l/min
Greutate netă mașină 7,500 kg 6,200 kg 8,800 kg
Dimensiuni totale (L×W×H) 3,200×2,800×2,600 mm 2,900×2,600×2,500 mm 3,500×3,000×2,700 mm

Configurație Standard & Accesorii Incluse

Set scule de bază
Manual operare (EN, RO)
Kit lubrifiere automată
Sistem răcire completă
Iluminat LED zona lucru
Protecții complete siguranță
Senzori temperatură arbore
Tapping rigid (G84)
Interfață Ethernet
Port USB pentru programe
Sistem evacuare așchii
Baterie backup CNC

Configurații Opționale Disponibile

  • Ax principal viteză mare: Upgrade la 15,000 / 18,000 / 20,000 rpm pentru materiale dure
  • Schimbător scule extins: Upgrade la 40 sau 60 poziții pentru producție variată
  • Sondă palpare 3D: Renishaw sau Blum pentru verificare și calibrare automată piese
  • Sistem măsurare scule: Laser sau contact pentru calibrare automată lungime/diametru
  • Răcire high-pressure: Pompă 70 bar pentru spălare agresivă și prelungirea vieții sculelor
  • Răcire prin arbore (TSC): Sistem coolant prin centru sculei pentru aplicații speciale
  • Control CNC premium: Upgrade la Siemens 840D sl sau Heidenhain iTNC 640
  • Masă de schimb palet: Sistem quick-change pentru reducerea timpilor de setup
  • Sistem scule motorized: Live tools pentru operații de strunjire pe centrul de frezat
  • Software CAM integrat: Licență Mastercam sau EdgeCAM pentru programare offline
  • Monitorizare wireless: Sistem IoT pentru monitorizare remotă status mașină
  • Garanție extinsă: Extensie garanție la 3 sau 5 ani cu service prioritar
  • Training avansat: Cursuri specializate programare 5 axe simultane la locație client

Aplicații & Industrii

Centrele Kafo 5 axe sunt ideale pentru:

  • Aerospace: Componente turbine, blades, structural parts complexe
  • Medical: Implante ortopedice, proteze titanium, instrumente chirurgicale
  • Automotive: Prototipuri, matrite injecție, componente motor de curse
  • Energy: Componente turbine eoliene, hidrocentrale, nuclear
  • Defense: Componente armament, optică de precizie, mecanisme complexe

Interesant? Solicită o demonstrație live sau o ofertă personalizată pentru configurația dorită.

Contactează-ne: 0788 242 405

Timeway - Centre Verticale CNC 3 Axe

Centre de prelucrare verticale profesionale pentru productivitate maximă

Modele: VH8, VH8B, VH10

Descriere Generală

Centrele verticale de prelucrare Timeway cu 3 axe reprezintă soluția optimă pentru prelucrarea pieselor din metal, plastic și materiale compozite. Echipate cu structură rigidă din fontă tip resin sand casting, ghidaje liniare importate pe toate axele și arbore direct-driven pentru performanță superioară.

Aceste mașini oferă viteza de deplasare rapidă de 48m/min pe toate axele, ATC disc cu 24 poziții și control CNC de ultimă generație pentru precizie și productivitate ridicate în producția de serie și prototipuri.

Caracteristici Principale

  • Structură rigidă: Bătiu din fontă tip resin sand casting pentru absorbție vibrații
  • Ghidaje premium: X, Y, Z cu ghidaje liniare tip rulment importate
  • Protecție completă: Capace telescopice inox pe toate axele
  • Ax principal performant: Direct-driven, standard 12,000 rpm
  • ATC profesional: Schimbător automat disc 24 scule
  • Viteze rapide: 48m/min pe X, Y, Z pentru cicluri scurte
  • Control numeric: KND, GSK, HNC (China) sau SIEMENS, FANUC, MITSUBISHI, FAGOR (opțional)
  • Răcire optimizată: Sistem centralizat + răcire ax principal
  • Lubrifiere automată: Sistem centralizat pentru mentenanță redusă
  • Heat exchanger: Pentru cabinetul electric - stabilitate termică

Specificații Tehnice Comparative

Parametru Unitate VH8 VH8B VH10
Dimensiuni masă (WxL) mm 450x900 450x900 600x1300
Cursă longitudinală (X) mm 800 800 1000
Cursă transversală (Y) mm 500 500 600
Cursă verticală (Z) mm 500 500 600
Distanță arbore-coloană mm 524 524 660
Distanță arbore-masă mm 170-670 110-610 170-770
Canale T masă (Nr-Dim-Distanță) - 3-18x130 3-18x130 5-18x100
Conicitate arbore - BT40/Φ140 (Short nose) BT40/Φ140 (Short nose) BT40/Φ150 (Long nose)
Turații maxime arbore rpm 12,000 (Direct connect) 12,000 (Direct connect) 12,000 (Direct connect)
Tip ATC / Poziții - Disc / 24pcs Disc / 24pcs Disc / 24pcs
Diametru max. sculă mm Φ80 Φ80 Φ80
Lungime max. sculă mm 300 300 300
Greutate max. sculă kg 7 7 7
Putere motor principal kW 7.5 7.5 7.5
Motoare avans X/Y/Z NM 8,10,12 8,10,12 12,16,16
Viteză rapidă X/Y/Z m/min 48,48,48 48,48,48 48,48,48
Capacitate încărcare masă kg 500 500 800
Greutate netă (aprox.) T 4 4 7
Dimensiuni totale (LxWxH) mm 2800x2300x2400 2800x2300x2400 3100x2350x2960

Configurație Standard & Accesorii Incluse

  • Bătiu din fontă tip resin sand casting
  • Ghidaje liniare importate pe X, Y, Z
  • Capace telescopice inox pentru protecție axe
  • Arbore direct-driven, 12,000 rpm standard
  • Cilindru pneumatic producție Taiwan
  • ATC tip disc sau carusel (opțional)
  • Rulmenți importați pentru șuruburi
  • Cuplaj importat
  • Cap motor servo conectat direct la axa Z (cu frână)
  • Caroserie completă închisă
  • Rigid tapping (filetare rigidă)
  • Suflaj aer central prin arbore
  • Răcitor ulei arbore
  • Lampă lucru + Lampă pilot
  • Interfață USB și LAN
  • Generator puls manual (MPG)
  • Sistem centralizat lubrifiere automată
  • Sistem răcire lichid
  • Heat exchanger pentru cabinet electric
  • Blocuri și șuruburi nivelare
  • Cutie scule și unelte
  • Controler CNC: KND, GSK, HNC (China)

Configurație Opțională & Upgrade-uri

  • Pregătire pentru axa a 4-a
  • Masă rotativă NC (axa a 4-a)
  • Arbore cu transmisie curea (10,000 rpm)
  • Arbore direct-driven (15,000 rpm)
  • Duză circulară răcire
  • Răcire prin arbore (CTS - Coolant Through Spindle)
  • Aer condiționat (A/C) pentru cabinet electric
  • Sistem automat măsurare lungime scule
  • Sistem automat măsurare piese
  • Transportor șurub pentru așchii
  • Transportor lanț pentru așchii
  • Sistem high-pressure water flush
  • Ușă de siguranță
  • Oil skimmer (separator ulei)
  • Control CNC premium: SIEMENS, FANUC, MITSUBISHI, FAGOR

Aplicații Industriale

Aceste centre verticale sunt ideale pentru o gamă largă de industrii și aplicații:

  • Automotive: Componente motor, transmisie, șasiu
  • Aerospațial: Piese structurale, subansamble
  • Producție matrite: Matrite injecție, stanțare, turnare
  • Piese de schimb: Producție serie și prototipuri
  • Mecatronică: Componente robotică, automatizări
  • Medical: Componente echipamente medicale

Solicită Ofertă Personalizată

Contactează echipa noastră pentru consultanță tehnică și ofertă detaliată.

Contactează-ne: 0788 242 405

KAFO CV Series - Centre Verticale CNC 3 Axe

Centre verticale compacte pentru producție de precizie

Modele: CV-7, CV-9, CV-9 APC, CV-11

Descriere Generală

Seria KAFO CV oferă centre verticale CNC compacte și versatile, ideale pentru producție de serie mică și medie. Echipate cu arbore BT40 și turații de 10,000 rpm, aceste mașini oferă un echilibru perfect între precizie, viteză și rigiditate. Structură din fontă cu ghidaje liniare pe toate axele pentru stabilitate maximă.

Caracteristici Principale

  • Structură rigidă: Bătiu din fontă pentru amortizare vibrații
  • Ghidaje liniare: Rulmenți importați pe toate axele X, Y, Z
  • Arbore performant: BT40, 10,000 rpm standard
  • ATC rapid: 24 poziții, schimbare scule 1.5-1.8 sec
  • Capacitate masă: Între 300-500 kg în funcție de model
  • Control CNC: KND, GSK, HNC standard (FANUC, SIEMENS opțional)

Specificații Tehnice Comparative

Parametru CV-7 CV-9 CV-9 APC CV-11
Cursă X (longitudinal) 760 mm 900 mm 900 mm 1100 mm
Cursă Y (transversal) 520 mm 560 mm 560 mm 600 mm
Cursă Z (vertical) 480 mm 510 mm 510 mm 600 mm
Dimensiuni masă (W×L) 860×520 mm 1000×560 mm 1000×560 mm 1200×600 mm
Conicitate arbore BT40 BT40 BT40 BT40
Turații maxime arbore 10,000 rpm 10,000 rpm 10,000 rpm 10,000 rpm
Putere motor principal 7.5 kW 7.5 kW 7.5 kW 11 kW
ATC / Poziții 24 scule 24 scule 24 scule (APC) 24 scule
Timp schimbare sculă 1.5 sec 1.5 sec 1.5 sec 1.8 sec
Viteză rapidă X/Y/Z 24/24/24 m/min 36/36/30 m/min 36/36/30 m/min 36/36/30 m/min
Capacitate încărcare masă 300 kg 400 kg 400 kg 500 kg
Greutate netă (aprox.) 4.5 T 5.5 T 5.5 T 6.5 T

Configurație Standard & Accesorii

  • Rigid tapping (filetare rigidă)
  • Suflaj aer central prin arbore
  • Răcitor ulei arbore
  • Lampă lucru + Lampă pilot
  • Interfață USB și LAN
  • Generator puls manual (MPG)
  • Sistem centralizat lubrifiere automată
  • Sistem răcire lichid
  • Heat exchanger pentru cabinet electric
  • Controler CNC: KND, GSK, HNC (China)

Configurație Opțională & Upgrade-uri

  • Pregătire pentru axa a 4-a
  • Masă rotativă NC (axa a 4-a)
  • Arbore cu transmisie curea (10,000 rpm)
  • Arbore direct-driven (15,000 rpm)
  • Răcire prin arbore (CTS - Coolant Through Spindle)
  • Sistem automat măsurare lungime scule
  • Sistem automat măsurare piese
  • Transportor șurub/lanț pentru așchii
  • Oil skimmer (separator ulei)
  • Control CNC premium: SIEMENS, FANUC, MITSUBISHI

Aplicații Industriale

  • Automotive: Componente motor, transmisie
  • Producție matrite: Matrite injecție mici
  • Piese de schimb: Producție serie și prototipuri
  • Mecatronică: Componente robotică

Solicită Ofertă Personalizată

Contactează echipa noastră pentru consultanță tehnică și ofertă detaliată.

Contactează-ne: 0788 242 405

KAFO CV Large Series - Centre Verticale CNC Mari

Centre verticale pentru piese mari - curse extinse

Modele: CV-12, CV-14, CV-16, CV-168, CV-18

Descriere Generală

Seria KAFO CV Large extinde capacitățile seriei CV standard, oferind curse mult mai mari pentru prelucrarea pieselor voluminoase. Cu dimensiuni de masă între 1350×650 mm și 1880×800 mm, aceste mașini sunt ideale pentru piese mari din industria automotive, aerospațială și producția de matrite.

Specificații Tehnice Comparative

Parametru CV-12 CV-14 CV-16 CV-168 CV-18
Cursă X / Y / Z 1270/650/650 mm 1400/700/700 mm 1600/800/750 mm 1680/850/800 mm 1800/900/800 mm
Dimensiuni masă 1350×650 mm 1550×700 mm 1750×800 mm 1880×850 mm 2000×900 mm
Arbore / Turații BT40 / 10k rpm BT40 / 10k rpm BT50 / 8k rpm BT50 / 8k rpm BT50 / 8k rpm
Capacitate masă 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg

Configurație Standard

  • Ghidaje liniare pe toate axele
  • ATC 24 scule
  • Rigid tapping
  • Sistem răcire centralizat
  • Control CNC: KND/GSK/HNC

Solicită Ofertă Personalizată

Contactează-ne: 0788 242 405

KAFO DV Series - Centre Verticale CNC 3 Axe

Serie economică pentru producție eficientă

Modele: DV-9A, DV-9B, DV-9C, DV-11A, DV-11B, DV-11C

Descriere Generală

Seria KAFO DV oferă un raport excelent calitate-preț pentru ateliere care caută mașini robuste și fiabile. Echipate cu arbore BT40 și turații de 10,000 rpm, aceste centre sunt perfecte pentru producție de serie și aplicații generale.

Specificații Tehnice Comparative

Parametru DV-9A DV-9B DV-9C DV-11A DV-11B DV-11C
Antrenare arbore Direct-Driven Belt Head Gear Head Direct-Driven Belt Head Gear Head
Turație standard 10.000 rpm 8.000 rpm 6.000 rpm 10.000 rpm 8.000 rpm 6.000 rpm
Turație opțională 12.000 / 15.000 10.000 7.000 / 8.000 12.000 / 15.000 10.000 7.000
Avans rapid X/Y/Z 48/48/24 m/min 36/36/24 m/min 36/36/24 m/min 48/48/24 m/min 36/36/24 m/min 36/36/24 m/min
Cursă X / Y / Z 900/600/600 mm 900/600/600 mm 900/600/600 mm 1100/600/600 mm 1100/600/600 mm 1100/600/600 mm
Dimensiuni masă 1000×600 mm 1000×600 mm 1000×600 mm 1200×600 mm 1200×600 mm 1200×600 mm
Con arbore BT-40 BT-40 BT-40 BT-40 BT-40 BT-40 (#50 la 11CH)
Capacitate masă 650 kg 650 kg 650 kg 800 kg 800 kg 800 kg
Greutate netă 7.750 kg 7.850 kg 7.950 kg 8.050 kg 8.050 kg 8.050 kg

Solicită Ofertă Personalizată

Contactează-ne: 0788 242 405

KAFO DV Large Series - Centre Verticale Mari

Capacitate mare pentru piese voluminoase

Modele: DV-12A/B/C, DV-1370, DV-168

Descriere Generală

Seria KAFO DV Large extinde capacitățile seriei DV cu curse mai mari și capacități de încărcare superioare. Ideală pentru piese mari din industria automotive și producția de matrite voluminoase.

Specificații Tehnice

Parametru DV-12A/B/C DV-1370 DV-168
Cursă X / Y / Z 1270/650/650 mm 1400/700/700 mm 1680/850/750 mm
Dimensiuni masă 1350×650 mm 1550×700 mm 1880×850 mm
Arbore BT40/BT50 BT50 BT50
Capacitate masă 1000 kg 1500 kg 2000 kg

Solicită Ofertă

0788 242 405

KAFO VMC Series - Centre Verticale CNC Premium

Performanță ridicată cu turații de 12,000 rpm

Modele: VMC-116A, VMC-116B

Descriere

Seria KAFO VMC reprezintă vârful gamei de centre verticale compacte, cu arbore de mare viteză (12,000 rpm) și capacitate mare de încărcare. Perfecte pentru producție de precizie în industria automotive și aerospațială.

Specificații

Parametru VMC-116A VMC-116B
Cursă X/Y/Z 1100/600/635 mm 1100/600/635 mm
Dimensiuni masă 1250×600 mm 1250×600 mm
Arbore BT40 / 12,000 rpm BT40 / 12,000 rpm
Capacitate 1200 kg 1200 kg

Solicită Ofertă

0788 242 405

KAFO VMC Large - Centre Mari Premium

6 modele pentru piese mari

Modele: VMC-126A/B, VMC-1370, VMC-1688, VMC-2100, VMC-2100+, VMC-2600

Descriere

Seria KAFO VMC Large oferă curse extinse și capacități mari pentru piese voluminoase. Echipate cu arbore BT40 sau BT50 și turații de 12,000 rpm.

Specificații Tehnice

Model Cursă X/Y/Z Dimensiuni masă Arbore Capacitate
VMC-126A/B 1270/650/650 mm 1350×650 mm BT40/BT50 1200 kg
VMC-1370 1400/700/700 mm 1550×700 mm BT50 1500 kg
VMC-1688 1680/850/750 mm 1880×850 mm BT50 2000 kg
VMC-2100 2100/900/850 mm 2200×900 mm BT50 3000 kg
VMC-2100+ 2100/1000/850 mm 2200×1000 mm BT50 3500 kg
VMC-2600 2600/1200/1000 mm 2700×1200 mm BT50 5000 kg

Solicită Ofertă

0788 242 405

KAFO VMC XL - Centre Extra Large

Cele mai mari mașini din gamă

Modele: VMC-3100, VMC-4100

Descriere

Seria KAFO VMC XL oferă curse ultra-mari pentru piese industriale de dimensiuni excepționale. Cu curse de până la 4100mm pe axa X și capacitate de încărcare de până la 6000 kg.

Specificații

Model Cursă X/Y/Z Dimensiuni masă Capacitate
VMC-3100 3100/1020/900 mm 3100×1000 mm 4000 kg
VMC-4100 4100/1200/1000 mm 4200×1200 mm 6000 kg

Solicită Ofertă

0788 242 405

SUNMILL JHV Series - Centre Verticale Taiwan

Calitate premium din Taiwan

Modele: JHV-550 APC, JHV-550, JHV-800

Descriere

Seria SUNMILL JHV oferă centre verticale compacte de înaltă calitate, fabricate în Taiwan. Cu arbore BT40 și turații de 8,000 rpm, aceste mașini sunt perfecte pentru producție de precizie. Modelul JHV-550 APC include sistem automat de palete pentru producție continuă.

Specificații

Model Cursă X/Y/Z Dimensiuni masă ATC Capacitate
JHV-550 APC 550/400/460 mm 600×400 mm 24 scule 200 kg (×2)
JHV-550 550/400/460 mm 600×400 mm 24 scule 200 kg
JHV-800 800/500/500 mm 900×500 mm 24 scule 500 kg

Solicită Ofertă

0788 242 405

SUNMILL JHV Large - Centre Mari Taiwan

4 modele pentru piese medii-mari

Modele: JHV-850, JHV-1020, JHV-1100, JHV-1200

Descriere

Seria SUNMILL JHV Large extinde capacitățile seriei standard cu curse mai mari. Fabricate în Taiwan cu componente de calitate superioară, aceste mașini oferă precizie și fiabilitate pentru producție industrială exigentă.

Specificații

Model Cursă X/Y/Z Dimensiuni masă Capacitate
JHV-850 850/550/580 mm 1020×550 mm 600 kg
JHV-1020 1020/550/580 mm 1200×550 mm 800 kg
JHV-1100 1100/600/610 mm 1250×620 mm 1000 kg
JHV-1200 1200/650/650 mm 1350×650 mm 1200 kg

Solicită Ofertă

0788 242 405

SUNMILL JHV XL - Centre Extra Large Taiwan

5 modele pentru piese mari

Modele: JHV-1300, JHV-1500, JHV-1600, JHV-1800, JHV-2000

Descriere

Seria SUNMILL JHV XL reprezintă vârful gamei pentru piese mari. Cu curse de până la 2000mm și capacități de încărcare de până la 3000 kg, aceste mașini sunt ideale pentru industria aerospațială, automotive și producția de matrite mari.

Specificații

Model Cursă X/Y/Z Masă Arbore Capacitate
JHV-1300 1300/750/700 mm 1300×750 mm BT40 / 8k 1000 kg
JHV-1500 1500/750/700 mm 1500×750 mm BT40 / 8k 1200 kg
JHV-1600 1600/750/700 mm 1650×750 mm BT40 / 8k 1200 kg
JHV-1800 1800/900/750 mm 1850×900 mm BT50 / 6k 2500 kg
JHV-2000 2000/900/750 mm 2050×900 mm BT50 / 6k 3000 kg

Solicită Ofertă

0788 242 405

SUNMILL JMV Series - Ghidaj Paralelipipedic

5 modele cu ghidaj box-way pentru rigiditate maximă

Modele: JMV-1100, JMV-1200A, JMV-1400, JMV-1600, JMV-1800

Descriere

Seria SUNMILL JMV se distinge prin ghidajul paralelipipedic (box-way) care oferă rigiditate excepțională pentru prelucrări grele. Modelele mari (JMV-1600, JMV-1800) sunt echipate cu arbore BT50 și turații de 6,000 rpm, optimizate pentru couple mare și capacitate de aschiere superioară.

Specificații Tehnice

Model Cursă X/Y/Z Dimensiuni masă Arbore Capacitate
JMV-1100 1100/600/600 mm 1250×620 mm BT40 / 10k rpm 880 kg
JMV-1200A 1200/650/600 mm 1350×650 mm BT40 / 10k rpm 1000 kg
JMV-1400 1400/720/610 mm 1550×700 mm BT40 / 10k rpm 2000 kg
JMV-1600 1600/850/750 mm 1800×850 mm BT50 / 6k rpm 2000 kg
JMV-1800 1800/850/750 mm 2000×850 mm BT50 / 6k rpm 2500 kg

Caracteristici Ghidaj Paralelipipedic

  • Rigiditate maximă: Ghidaj box-way pentru stabilitate superioară
  • Prelucrări grele: Ideal pentru tăieri mari și materiale dure
  • BT50 pe modele mari: Arbore robust pentru scule puternice
  • Capacitate mare: Până la 2500 kg încărcare masă
  • 24 scule ATC: Schimbător automat tip braț

Solicită Ofertă Personalizată

Contactează-ne pentru detalii despre seria JMV cu ghidaj paralelipipedic

Contactează-ne: 0788 242 405

SUNMILL 5 Axe - Centre Taiwan Premium

Prelucrare 5 axe simultane de înaltă precizie

Modele: UH-500, X5-350

Descriere

Centrele SUNMILL cu 5 axe simultane oferă soluții complete pentru prelucrarea pieselor complexe 3D. Modelul UH-500 are curse mari (1100×600×610mm) cu arbore BBT40 de mare viteză (15,000 rpm), iar modelul X5-350 este compact cu masă rotundă Ø350mm, ideal pentru piese mici complexe.

Specificații

Model Cursă X/Y/Z Masă Arbore ATC Capacitate
UH-500 1100/600/610 mm 1250×620 mm BBT40 / 15k rpm 24 scule 500 kg
X5-350 410/600/510 mm Ø350 mm (rotundă) BT40 / 10k rpm 24 scule 100 kg

Solicită Ofertă

0788 242 405
Ghid de alegere

Cum se alege un centru de prelucrare

Cinci criterii care fac diferența între echipamentul potrivit și unul nepotrivit.

01
Cursele pe axe și masa
Piesa trebuie să încapă cu tot cu dispozitivul de prindere, nu doar în dimensiunile ei brute.
02
Conul arborelui
BT40 pentru prelucrări obișnuite și turații mari; BT50 pentru degroșare grea, unde contează cuplul.
03
Tipul de antrenare
Direct-driven pentru turație mare și finisaj, gear head pentru cuplu la turație joasă, belt head ca soluție de mijloc.
04
Magazinul de scule
Numărul de scule și timpul de schimb influențează direct durata unui ciclu cu multe operații.
05
3 axe, 3+2 sau 5 axe simultane
Cele 5 axe simultane sunt necesare pentru suprafețe complexe. Pentru prinderi multiple pe piese prismatice, 3+2 este adesea suficient.

Ai nevoie de consultanță?

Contactează-ne pentru soluții personalizate de producție industrială.

Solicită Consultanță 0788 242 405

KAFO B/BMC - Centre de Prelucrare cu Portal

Tehnologie taiwaneză pentru piese mari industriale

34 Modele disponibile: Serie 1350-1700mm (11 modele) • Serie 2300mm (7 modele) • Serie 2800mm (6 modele) • Serie 3200-3750mm (10 modele)

Descriere Generală

Seria KAFO B/BMC reprezintă excelența în prelucrarea pieselor de mari dimensiuni pentru industria grea. Cu o concepție specială a construcției – portal fix și masă mobilă – aceste centre oferă rigiditate maximă și precizie ridicată pentru aplicații industriale exigente.

Axele X și Y utilizează ghidaj liniar cu role sau bile de la producători de top (INA Germania, NSK/THK Japonia), iar axa Z oferă ghidaj paralelipipedic sau liniar, în funcție de aplicația specifică. Mașinile pot fi echipate cu diverse tipuri de port-sculă: frezare la 90°, universal, cu extensie, sau multi-direcțional.

Caracteristici Principale

  • Portal fix + masă mobilă: Construcție rigidă cu lungime minimă a liniei centrale a axului pentru stabilitate maximă
  • Ghidaje liniare premium: INA Germania sau NSK/THK Japonia pe axele X și Y pentru precizie și durabilitate
  • Axa Z cu contragreutăți: Două seturi de cilindri pneumatici echilibrează greutatea capului axului
  • Sistem arbore performant: BT50 / 6,000 rpm (modele standard) sau BT40 / 8,000 rpm (modele A)
  • Reducere vibrații: Scurtarea lungimii arborelui de antrenare reduce considerabil vibrațiile
  • Degajare termică scăzută: Design optimizat pentru stabilitate termică și precizie constantă
  • Versatilitate capete prelucrare: Compatibil cu capete 90°, universal, extensie, multi-direcțional
  • Control CNC avansat: FANUC 0i-MF standard, upgrade disponibil la 31i sau alte sisteme
  • Magazin scule generos: 30 poziții standard (upgrade disponibil la 40/60)
  • Capacitate impresionantă: Suportă piese de până la 29,000 kg

Serie 1350-1700mm - Specificații Complete (11 modele)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
B/BMC 2012 2100 / 1200 / 800 2000×1100 4,000 6,000 20 / 20 / 15 BT50 30 scule
B/BMC 2012 A 2100 / 1200 / 800 2000×1100 4,000 8,000 20 / 20 / 15 BT40 32 scule
B/BMC 3012 3100 / 1200 / 800 3000×1100 5,000 6,000 20 / 20 / 15 BT50 30 scule
B/BMC 3012 A 3100 / 1200 / 800 3000×1100 5,000 8,000 20 / 20 / 15 BT40 32 scule
B/BMC 2015 2100 / 1500 / 800 2000×1400 6,000 6,000 20 / 20 / 15 BT50 30 scule
B/BMC 3015 3100 / 1500 / 800 3000×1400 7,000 6,000 20 / 20 / 15 BT50 30 scule
B/BMC 2616 2600 / 1600 / 900 2500×1500 9,000 6,000 24 / 24 / 15 BT50 30 scule
B/BMC 3116 3100 / 1600 / 900 3000×1500 11,000 6,000 24 / 24 / 15 BT50 30 scule
B/BMC 4116 4100 / 1600 / 900 4000×1500 14,000 6,000 20 / 24 / 15 BT50 30 scule
B/BMC 5116 5100 / 1600 / 900 5000×1500 17,000 6,000 15 / 20 / 15 BT50 30 scule
B/BMC 6116 6100 / 1600 / 900 6000×1500 20,000 6,000 10 / 20 / 15 BT50 30 scule

Serie 2300mm - Specificații Complete (7 modele)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
B/BMC 26222600 / 2200 / 9002500×210011,0006,00020 / 20 / 15BT5030 scule
B/BMC 31223100 / 2200 / 9003000×210014,0006,00020 / 20 / 15BT5030 scule
B/BMC 41224100 / 2200 / 9004000×210017,0006,00015 / 20 / 15BT5030 scule
B/BMC 51225100 / 2200 / 9005000×210020,0006,00015 / 20 / 15BT5030 scule
B/BMC 61226100 / 2200 / 9006000×210023,0006,00010 / 20 / 15BT5030 scule
B/BMC 81228100 / 2200 / 9008000×210026,0006,00010 / 15 / 15BT5030 scule
B/BMC 1012210100 / 2200 / 90010000×210029,0006,0008 / 15 / 15BT5030 scule

Serie 2800mm - Specificații Complete (6 modele)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
B/BMC 31273100 / 2700 / 9003000×260015,0006,00020 / 20 / 15BT5030 scule
B/BMC 41274100 / 2700 / 9004000×260018,0006,00015 / 20 / 15BT5030 scule
B/BMC 51275100 / 2700 / 9005000×260020,0006,00012 / 20 / 15BT5030 scule
B/BMC 61276100 / 2700 / 9006000×260023,0006,00010 / 20 / 15BT5030 scule
B/BMC 81278100 / 2700 / 9008000×260026,0006,00010 / 20 / 15BT5030 scule
B/BMC 1012710100 / 2700 / 90010000×260029,0006,0008 / 20 / 15BT5030 scule

Serie 3200-3750mm - Specificații Complete (10 modele)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
B/BMC 41314100 / 3100 / 9004000×290018,0006,00015 / 20 / 15BT5030 scule
B/BMC 51315100 / 3100 / 9005000×290020,0006,00012 / 20 / 15BT5030 scule
B/BMC 61316100 / 3100 / 9006000×290023,0006,00010 / 20 / 15BT5030 scule
B/BMC 81318100 / 3100 / 9008000×290026,0006,00010 / 15 / 15BT5030 scule
B/BMC 1013110100 / 3100 / 90010000×290029,0006,0008 / 15 / 15BT5030 scule
B/BMC 41404100 / 4000 / 11004000×3200/350018,0006,00015 / 15 / 15BT5030 scule
B/BMC 51405100 / 4000 / 11005000×3200/350020,0006,00012 / 15 / 15BT5030 scule
B/BMC 61406100 / 4000 / 11006000×3200/350023,0006,00010 / 15 / 15BT5030 scule
B/BMC 81408100 / 4000 / 11008000×3200/350026,0006,0008 / 15 / 15BT5030 scule
B/BMC 1014010100 / 4000 / 110010000×3200/350029,0006,0008 / 15 / 15BT5030 scule

Configurație Standard

CNC FANUC 0i-MF cu LCD 8.4"
Con arbore BT50 (BT40 pentru modele A)
Turația 6000 rpm (8000 pentru A)
Instalație ungere centralizată
Carenaj cu vizualizare
Sistem răcire complet
Transportor span cu șurub
Filetare rigidă
Pedală acționare
Roată electronică MPG
Instalație iluminare
Lampă semnalizare 3 culori
Interfață RS232
Pistol curățare
Papuci echilibrare mașină
Manuale operare

Accesorii Opționale

  • Con arbore alternativ: DIN50 sau CAT50 cu sistem ANSI
  • Turație variabilă arbore: 4000 rpm (30/37 kW) sau 8000 rpm (22/26 kW)
  • Extindere cursă Z: +200mm sau +400mm pentru piese înalte
  • Carenaj complet: Acoperire totală mașină pentru protecție maximă
  • Magazin scule extins: Upgrade la 40/60 poziții
  • Riglă gradată: Sisteme de măsurare pe axe X, Y, Z
  • Răcire sculă avansată: Sistem răcire ax cu presiune 20 bar
  • Cap prelucrare 90°: Manual sau automat cu indexare
  • Cap universal: Pentru prelucrare multi-direcțională
  • Extensie cap: Pentru accesibilitate sporită
  • Culisare pivotantă: Pentru aplicații complexe
  • Măsurare automată: Sisteme pentru scule și piese
  • CNC upgrade: FANUC 31i, MITSUBISHI, HEIDENHAIN
  • Masă rotativă CNC: Axă C pentru prelucrare complexă
  • Contragreutate tip braț: Pentru modele mari (2616/3116/4116/5116/6116)

Domenii de Aplicabilitate

Construcții Mașini Industriale

Prelucrare componente de mari dimensiuni pentru utilaje industriale

Industria Electronică 3C

Piese electronice de precizie pentru tehnologie avansată

Industria Auto

Componente automotive și materiale rulante

Construcție Matrițe

Matrițe mari pentru industria de matriță și turnătorie

Industria Aerospațială

Componente de precizie pentru aviație și spațiu

Echipamente Medicale

Piese de precizie pentru dispozitive medicale

Solicită Ofertă Personalizată

Echipa Delta Machine este la dispoziția dumneavoastră pentru:

  • ✓ Consultanță tehnică gratuită pentru alegerea modelului potrivit
  • ✓ Dimensionarea exactă în funcție de piesele dvs.
  • ✓ Configurare optimă cu accesoriile necesare
  • ✓ Service și suport tehnic în perioada de garanție și post-garanție
0788 242 405 deltam@deltamail.ro

IMPORTANT: La transmiterea cererii, vă rugăm să ne indicați dimensiunea mesei și cursele solicitate pentru a vă putea oferi mașina cu datele tehnice cele mai apropiate nevoilor dvs.

KAFO RV/RVM - Centre de Prelucrare cu Portal

Tehnologie avansată cu schimbare automată cap și direcție prelucrare

29 Modele disponibile: Serie 2622 (5 modele: Y=2300mm) • Serie 2627 (7 modele: Y=2700mm) • Serie 3135 (6 modele: Y=3500mm) • Serie 3140 (6 modele: Y=4000mm) • Serie 4142 (5 modele: Y=4200mm)

Descriere Generală

Centrele de prelucrare din seria KAFO RV/RVM sunt centre cu portal fix și coloană dublă, echipate cu sistem automat de schimb al direcției de prelucrare, permițând prelucrarea a cinci fețe ale piesei. Distanța dintre coloane variază între 1850 și 3200 mm, iar ghidajele pot fi liniare cu bile/role (RV) sau de tip paralelipipedic (RVM).

Compania KAFO (KAO FONG MACHINERY CO., LTD.) din Taiwan, înființată în 1968, a evoluat de la o gamă restrânsă de mașini de găurit și filetat la proiectarea și fabricarea unei game largi de centre de prelucrare verticale pentru industria grea, devenind unul dintre cei mai importanți constructori de mașini-unelte din Taiwan.

Caracteristici Principale

  • Schimbare automată cap: Sistem automat de schimbare a capului de prelucrare cu indexare în diviziuni de 5° standard (opțional 1°/2.5° sau tip CTS)
  • Prelucrare 5 fețe: Sistem automat de schimb al direcției de prelucrare pentru acces complet la piesă
  • Versatilitate capete: Cap de frezare la 90°, cap universal la 45°, cap cu extensie, sau extensie pentru mărire viteză
  • Magazin scule generos: 40/60/90/120 poziții verticale/orizontale (în funcție de model și configurație)
  • Cilindru hidraulic integrat: UNCL incorporat în capul de fixare pentru schimbarea sculei în orice poziție
  • Design optimizat: Locașul de stocare a capului nu ocupă spațiul de procesare
  • Protecție eficientă: Locașul capului și magaziei protejate împotriva spanului
  • Control CNC avansat: FANUC 0i-MF cu display LCD 8.4" standard (upgrade la 31i/32i disponibil)
  • Aplicabilitate vastă: Construcție mașini industriale, piese electronice 3C, industria auto, matrițe, aerospațial, echipamente medicale
  • Precizie și fiabilitate: Calitate recunoscută internațional pentru aplicații industriale exigente

Serie 2622 - Specificații Complete (5 modele, Y=2200mm)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
RV/RVM 2622 2600 / 2200 / 1100 2500×1500 9,000 6,000 24 / 24 / 15 BT50 60 poziții
RV/RVM 3122 3100 / 2200 / 1100 3000×1500 11,000 6,000 24 / 24 / 15 BT50 60 poziții
RV/RVM 4122 4100 / 2200 / 1100 4000×1500 14,000 6,000 20 / 24 / 15 BT50 60 poziții
RV/RVM 5122 5100 / 2200 / 1100 5000×1500 17,000 6,000 15 / 20 / 15 BT50 60 poziții
RV/RVM 6122 6100 / 2200 / 1100 6000×1500 20,000 6,000 10 / 20 / 15 BT50 60 poziții

Serie 2627 - Specificații Complete (7 modele, Y=2700mm)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
RV/RVM 2627 2600 / 2700 / 1100 2500×2100 11,000 6,000 20 / 20 / 15 BT50 60 poziții
RV/RVM 3127 3100 / 2700 / 1100 3000×2100 14,000 6,000 20 / 20 / 15 BT50 60 poziții
RV/RVM 4127 4100 / 2700 / 1100 4000×2100 17,000 6,000 15 / 20 / 15 BT50 60 poziții
RV/RVM 5127 5100 / 2700 / 1100 5000×2100 20,000 6,000 15 / 20 / 15 BT50 60 poziții
RV/RVM 6127 6100 / 2700 / 1100 6000×2100 23,000 6,000 10 / 20 / 15 BT50 60 poziții
RV/RVM 8127 8100 / 2700 / 1100 8000×2100 26,000 6,000 10 / 20 / 15 BT50 60 poziții
RV/RVM 10127 10100 / 2700 / 1100 10000×2100 29,000 6,000 8 / 20 / 15 BT50 60 poziții

Serie 3135 - Specificații Complete (6 modele, Y=3500mm)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
RV/RVM 3135 3100 / 3500 / 1100 3000×2100 14,000 6,000 20 / 20 / 15 BT50 60 poziții
RV/RVM 4135 4100 / 3500 / 1100 4000×2100 17,000 6,000 15 / 20 / 15 BT50 60 poziții
RV/RVM 5135 5100 / 3500 / 1100 5000×2100 20,000 6,000 15 / 20 / 15 BT50 60 poziții
RV/RVM 6135 6100 / 3500 / 1100 6000×2100 23,000 6,000 10 / 20 / 15 BT50 60 poziții
RV/RVM 8135 8100 / 3500 / 1100 8000×2100 26,000 6,000 10 / 15 / 15 BT50 60 poziții
RV/RVM 10135 10100 / 3500 / 1100 10000×2100 29,000 6,000 8 / 15 / 15 BT50 60 poziții

Serie 3140 - Specificații Complete (6 modele, Y=4000mm)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
RV/RVM 3140 3100 / 4000 / 1100 3000×2600 15,000 6,000 20 / 20 / 15 BT50 60 poziții
RV/RVM 4140 4100 / 4000 / 1100 4000×2600 18,000 6,000 15 / 20 / 15 BT50 60 poziții
RV/RVM 5140 5100 / 4000 / 1100 5000×2600 20,000 6,000 12 / 20 / 15 BT50 60 poziții
RV/RVM 6140 6100 / 4000 / 1100 6000×2600 23,000 6,000 10 / 20 / 15 BT50 60 poziții
RV/RVM 8140 8100 / 4000 / 1100 8000×2600 26,000 6,000 8 / 15 / 15 BT50 60 poziții
RV/RVM 10140 10100 / 4000 / 1100 10000×2600 29,000 6,000 8 / 15 / 15 BT50 60 poziții

Serie 4142 - Specificații Complete (5 modele, Y=4200mm)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turația arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
RV/RVM 4142 4100 / 4200 / 1100 4000×3200 18,000 6,000 15 / 15 / 15 BT50 60 poziții
RV/RVM 5142 5100 / 4200 / 1100 5000×3200 20,000 6,000 12 / 15 / 15 BT50 60 poziții
RV/RVM 6142 6100 / 4200 / 1100 6000×3200 23,000 6,000 10 / 15 / 15 BT50 60 poziții
RV/RVM 8142 8100 / 4200 / 1100 8000×3200 26,000 6,000 10 / 15 / 15 BT50 60 poziții
RV/RVM 10142 10100 / 4200 / 1100 10000×3200 29,000 6,000 8 / 15 / 15 BT50 60 poziții

Configurație Standard

Comandă numerică FANUC 0i-MF cu display LCD 8.4"
Con arbore tip BT 50 + sistem acționare MAS
Turația axului principal 6000 rpm (22/26 kW)
Instalație de ungere centralizată
Carenaj fără acoperire superioară
Geam pentru vizualizarea operării
Instalație de răcire cu rezervor și pompă
Transportor de span cu șurub și cuvă
Filetare rigidă
Pedală de acționare cu piciorul
Roată electronică de mână, tip MPG
Instalație de iluminare
Lampă de semnalizare în trei culori
Interfață RS232
Pistol pentru curățare
Papuci de echilibrare a mașinii
Manuale de funcționare și mentenanță
Sistem automat de schimbare cap prelucrare
Magazin scule vertical/orizontal 60 poziții
Indexare cap în diviziuni de 5° (precizie ridicată)

Accesorii Opționale

  • Con arbore DIN50 sau CAT 50 + sistem de acționare ANSI
  • Turația axului principal 4000 rpm (30/37 kW) sau 8000 rpm (22/26 kW)
  • Mărirea cursei pe axa Z cu 200/400 mm
  • Apărătoare împotriva stropirii și acoperire completă
  • Magazin de scule cu 90/120 posturi
  • Riglă gradată pentru axele X, Y și Z
  • Instalație de răcire a sculei și a axului cu presiune ridicată 20 bar
  • Cap de prelucrare la 90° (schimbare sculă și indexare automate)
  • Cap de prelucrare universal A/C (schimbare sculă și indexare manuale)
  • Cap de prelucrare la 30° (schimbare sculă și indexare automate)
  • Extensie a capului de prelucrare și culisare pivotantă
  • Sistem automat de măsurare a sculei și piesei
  • Comandă numerică FANUC 31i sau 32i cu display LCD 10.4"
  • Masă rotativă cu control CNC pentru axa C
  • Indexare cap în diviziuni de 1°/2.5° sau tip CTS

Domenii de Aplicabilitate

Construcție Mașini Industriale

Piese mari pentru echipamente industriale complexe

Electronice 3C

Componente de precizie pentru industria electronică

Industria Auto și Feroviară

Piese pentru vehicule și materiale rulante

Construcție Matrițe

Matrițe și forme complexe de înaltă precizie

Industria Aerospațială

Componente aeronautice cu toleranțe stricte

Echipamente Medicale

Piese pentru dispozitive medicale de înaltă tehnologie

Solicită Ofertă Personalizată

Echipa Delta Machine SRL, reprezentant oficial KAFO în România, este disponibilă pentru consultanță tehnică și service complet în perioada de garanție și post-garanție.

Important: La transmiterea cererii, vă rugăm să indicați dimensiunea mesei și cursele solicitate pentru a vă oferi mașina cu datele tehnice cele mai apropiate nevoilor dumneavoastră.

Apelează Acum: 0788 242 405 Trimite Email

KAFO RV5A/RVM5A - Centre de Prelucrare cu Portal 5 Axe Simultane

Tehnologie de ultimă generație pentru prelucrare simultană pe 5 axe (X, Y, Z, A, C)

4 Modele disponibile: Distanță coloane 2700mm • Curse Y=3500mm • Prelucrare simultană 5 axe

Descriere Generală

Seria de centre de prelucrare KAFO RV5A / RVM5A cu coloană fixă și cinci axe de prelucrare sunt realizate cu tehnologie de ultimă generație și materiale de înaltă calitate. Prelucrarea unei piese, cu o singură prindere, simultan pe cele cinci axe X, Y, Z, A și C, cu reglaj sincronizat vertical, orizontal, dar și la diverse unghiuri, îmbunătățește eficiența procesului de așchiere în cazul pieselor de mare gabarit.

În funcție de programul de prelucrare, folosind un ax de mare viteză tip HSK-A63 cu 24,000 rpm sau un ax de mare putere tip HSK-A100 cu 10,000 rpm și cuplu mărit, aceste utilaje pot opera cu diverse tipuri de coloane fixe pentru a putea prelucra în siguranță piesele de mare gabarit. Prelucrarea poligonală a pieselor oferă cea mai bună alegere pentru produsele finite cu valoare adăugată mare.

Caracteristici Principale

  • Prelucrare simultană 5 axe: Control sincronizat X, Y, Z, A, C pentru prelucrare complexă cu o singură prindere
  • Precizie ridicată: Riglă liniară HEIDENHAIN cu control automat și buclă de reglaj închisă
  • Design optimizat axa Z: Două șuruburi cu bile, ax principal și șuruburi proiectate pe aceeași axă de lungime minimă
  • Axa X cu dual drive: Două servomotoare cu tehnologie master/slave pentru cuplu foarte stabil
  • Dinamică îmbunătățită: Robusteţe excepţională, accelerare/decelerare rapidă, precizie de operare maximă
  • Arbore de mare viteză: HSK-A63 până la 24,000 rpm pentru prelucrări fine
  • Arbore de mare putere: HSK-A100 cu 10,000 rpm și cuplu mărit pentru prelucrări heavy-duty
  • Controller premium: SIEMENS 840DSL sau HEIDENHAIN 640 pentru sincronizare perfectă 5 axe
  • Sistem rotire 2 axe: KESSLER SMALL 2 AK standard pentru indexare precisă
  • Aplicabilitate vastă: Piese complexe 3D, aerospațial, matrițe, automotive, medical, industrial

Serie RV5A/RVM5A - Specificații Complete (4 modele)

Model Cursă X/Y/Z (mm) Dimensiuni masă (mm) Capacitate masă (kg) Turație arbore (rpm) Avans rapid X/Y/Z (m/min) Con arbore Magazin scule
RV5A/RVM5A 3135 3100 / 3500 / 1100-1300 3000×2100 13,000 12,000 / 15,000 / 24,000 20 / 20 / 20 HSK-A63 / HSK-A100 30 poziții
RV5A/RVM5A 4135 4100 / 3500 / 1100-1300 4000×2100 16,000 12,000 / 15,000 / 24,000 15 / 20 / 20 HSK-A63 / HSK-A100 30 poziții
RV5A/RVM5A 5135 5100 / 3500 / 1100-1300 5000×2100 20,000 12,000 / 15,000 / 24,000 15 / 20 / 20 HSK-A63 / HSK-A100 30 poziții
RV5A/RVM5A 6135 6100 / 3500 / 1100-1300 6000×2100 22,000 12,000 / 15,000 / 24,000 10 / 20 / 20 HSK-A63 / HSK-A100 30 poziții

Particularități Tehnice Avansate

Riglă HEIDENHAIN: Precizie ridicată cu control automat și buclă închisă
Axa Z optimizată: Două șuruburi cu bile pe aceeași axă, lungime minimă
Axa X dual drive: Două servomotoare master/slave pentru stabilitate maximă
Sincronizare perfectă: SIEMENS 840DSL / HEIDENHAIN 640 pentru toate cele 5 axe
Viteză variabilă: 12,000 / 15,000 / 24,000 rpm în funcție de aplicație
Cuplu mărit: HSK-A100 pentru prelucrări heavy-duty
Sistem KESSLER: Rotire precisă 2 axe (A și C) standard
Precizie geometrică: Prelucrare poligonală complexă cu valoare adăugată

Configurație Standard

Sistem de rotire pe 2 axe KESSLER SMALL 2 AK
Instalație de ungere centralizată
Carenaj fără acoperiș
Sistem de găurire pe partea laterală a capului
Transportor de span cu șurub și cuvă
Instalație de răcire cu ulei a axului principal
Instalație de răcire a șuruburilor cu bile pentru cele trei axe
Filetare rigidă
Instalație de iluminare
Lampă de semnalizare în trei culori
Pistol pentru curățare
Papuci de echilibrare a mașinii
Manuale de funcționare și mentenanță
Controller SIEMENS 840DSL sau HEIDENHAIN 640
Con arbore HSK-A63 sau HSK-A100
Magazin scule 30 poziții standard

Accesorii Opționale

  • Carenaj complet pentru protecție maximă
  • Reglajul operării tip braț, model RV
  • Instalație de răcire a axului cu presiune ridicată 20 bar
  • Transportor span tip răzuire
  • Riglă gradată pentru axele X, Y și Z
  • Sistem automat de măsurare a sculei
  • Sistem automat de măsurare a piesei
  • Mărirea cursei pe axa Z cu 200 / 400 mm
  • Masă rotativă cu control CNC pentru axa C
  • Upgrade controller la SIEMENS 840D sau HEIDENHAIN iTNC 530

Domenii de Aplicabilitate

Industria Aerospațială

Componente complexe 3D cu toleranțe stricte și geometrii sofisticate

Construcție Matrițe

Matrițe complexe cu suprafețe sculptate și unghiuri multiple

Industria Auto și Feroviară

Piese pentru vehicule și materiale rulante cu geometrii 3D

Construcție Mașini Industriale

Piese mari pentru echipamente industriale de precizie

Echipamente Medicale

Implante și dispozitive medicale cu forme anatomice complexe

Electronice 3C

Componente de precizie pentru industria electronică avansată

Avantaje Prelucrare Simultană 5 Axe

  • O singură prindere: Eliminarea repozitionărilor reduce erorile și crește precizia
  • Geometrii complexe: Acces la toate suprafețele piesei fără repoziționare
  • Suprafețe sculptate: Prelucrare optimă a formelor 3D complexe
  • Scule mai scurte: Rigiditate crescută și finisaj superior
  • Productivitate ridicată: Reducerea timpului de ciclu cu până la 40%
  • Calitate superioară: Finisaj superior fără urmă de scule

Solicită Ofertă Personalizată

Echipa Delta Machine SRL, reprezentant oficial KAFO în România, este disponibilă pentru consultanță tehnică avansată pentru aplicații 5 axe și service complet în perioada de garanție și post-garanție.

Important: La transmiterea cererii, vă rugăm să indicați dimensiunea mesei, cursele solicitate și tipul de prelucrări (HSK-A63 mare viteză sau HSK-A100 mare putere) pentru a vă oferi configurația optimă.

Apelează Acum: 0788 242 405 Trimite Email

KAFO HMC - Centre de Prelucrare Orizontale CNC

Centre orizontale pentru procesare de înaltă precizie și productivitate

Modele: HMC-500 (BT40/BT50), HMC-630, HMC-800

Descriere Generală

Seria HMC reprezintă opțiunea ideală pentru industriile unde procesarea de înaltă precizie este imperativă. Design-ul special al bătiului constă dintr-o structură cu peretele dublu și o bază în formă de T, ceea ce conduce la obținerea unei rigidizări ridicate, amortizarea vibrațiilor și o precizie geometrică crescută.

Centrele orizontale din seria HMC folosesc prinderea unică și procesarea pe cinci fețe, ceea ce duce la simplificarea funcționării sistemului de strângere și duce la scurtarea procesului de prelucrare. Mesele de lucru A/B se pot schimba automat, cu ajutorul tehnologiei multi-disc.

Particularități Seria HMC

  • Arborele: Fixat pe rulmenți cu diametrul de până la Ø100 mm, motorul incorporat de mare putere ajungând la 25/29 kW
  • Cele trei axe: De Ø50 mm sunt acționate de șuruburi cu bile de înaltă precizie C3, cu sistem de răcire opțional
  • Masa de lucru: Patru mecanisme conice pentru poziționarea corectă a prinderii și creșterea forței de prindere
  • Sistem de curățire: Coloană de aer cu debit puternic pentru îndepărtarea eficientă a așchiilor
  • Design rigid: Structură cu perete dublu și bază în formă de T pentru amortizare maximă
  • Schimb automat mese: Tehnologie multi-disc pentru productivitate maximă
  • Procesare 5 fețe: O singură prindere pentru prelucrare completă

Specificații Tehnice Comparative

Parametru HMC-500 (BT40) HMC-500 (BT50) HMC-630 HMC-800
Curse X / Y / Z 720 / 650 / 650 mm 720 / 650 / 650 mm 1050 / 800 / 880 mm 1400 / 1200 / 1325 mm
Dimensiuni masă 500×500 mm 500×500 mm 630×630 mm 800×800 mm
Greutate maximă permisă 800 kg 800 kg 1200 kg 2000 kg
Con arbore BT40 / CAT40 BT50 / CAT50 BT50 / CAT50 BT50 / CAT50
Turații maxime ax 15,000 rpm 10,000 rpm 10,000 rpm 10,000 rpm
Avans rapid X / Y / Z 48 / 48 / 48 m/min 48 / 48 / 48 m/min 48 / 48 / 48 m/min 48 / 40 / 48 m/min
Capacitate magazin scule 40 posturi 40 posturi 40 posturi 60 posturi
Număr mese lucru 2 pc 2 pc 2 pc 2 pc

Accesorii Standard

  • Unitate de pompare pentru sistemul de răcire
  • Instalație de ungere pentru cele 3 axe
  • Regulator pneumatic
  • Unitate hidraulică
  • Unitate de uscare a aerului
  • Instalație de iluminare
  • Regulator de temperatură pentru uleiul de răcire al arborelui
  • Lampă de semnalizare (3 poziții)
  • Funcție automată de oprire a tensiunii
  • Aparătoare de protecție pentru ghidajul axelor X, Y și Z
  • Carenaj complet
  • Pedală la picior pentru acționarea transportorului de așchii
  • Instalație de răcire prin suflare incorporată în tavanul mașinii
  • Manuale de funcționare și mentenanță

Accesorii Opționale

  • Riglă liniară graduată pentru axele X, Y, Z
  • Canal tip T al mesei de lucru
  • Unitate de colectare a pulberilor
  • Transformator
  • Declarație de conformitate CE
  • Sistem automat de măsurare a sculei
  • Instalație de răcire pentru șuruburile cu bilă ale celor trei axe
  • Instalație de răcire a axului cu presiune ridicată 20 bar, inclusiv sistem de filtrare
  • Sistem de fixare hidraulică a articulațiilor
  • Sistem de indexare cu diviziuni de 1°
  • Sistem de măsurare automat al piesei în lucru
  • Magazin scule cu capacitate de 60/90/120 de posturi
  • Sistem de detectare a eventualelor scăpări electrice

Domenii de Aplicabilitate

Construcție Mașini Industriale

Piese complexe pentru echipamente industriale de înaltă precizie

Industria Electronică 3C

Componente electronice cu toleranțe stricte

Industria Auto și Feroviară

Cutii de transmisie, blocuri cilindru, piese de valve și componente pompe

Construcție Matrițe

Matrițe de precizie mari și medii

Industria Aerospațială

Componente aerospațiale cu cerințe de precizie ridicate

Echipamente Medicale

Dispozitive și instrumente medicale de precizie

Solicită Ofertă Personalizată

Societatea Delta Machine SRL, ca reprezentant al firmei KAFO pe piața românească, are specialiștii necesari pentru acordarea service-ului în perioada de garanție și post-garanție.

Important: La transmiterea cererii este important să ne indicați dimensiunea mesei și cursele solicitate, pentru a vă putea oferi mașina cu datele tehnice cele mai apropiate nevoilor dumneavoastră.

Apelează Acum: 0788 242 405 Trimite Email
